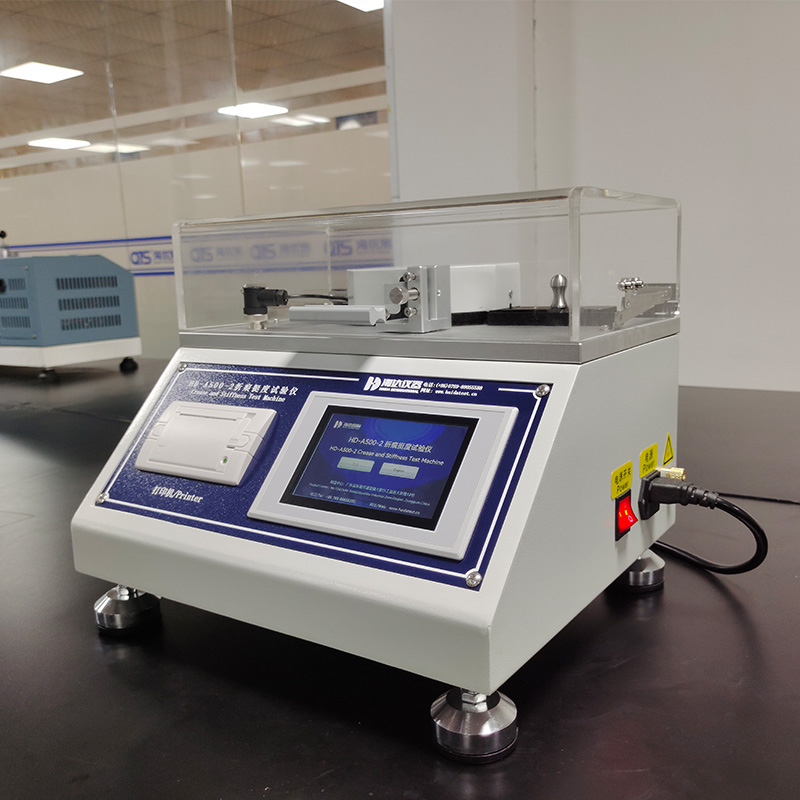

HD-A500-2 折痕挺度試驗儀
作者： 發布日期：2025-07-25
一、產品功能挺度是很多紙種需要檢測的一項重要的物理性能指標。本試驗儀是一款按照GB/T22364-2018國家標準設計的，智能的電子折痕挺度試驗儀。適用于測定厚度≤4mm的紙張、紙板及其他強度片狀的非金屬材料的抗彎曲挺度。操作簡單，測試結束后可通過試驗儀配備的打印機打印測試數據。
二、主要技術參數
| 指標 | 參數 |
| 顯示方式 | 5寸觸摸屏 |
| 控制方式 | 設定程序控制 |
| 試樣尺寸 | 挺度長80mm、折痕長50mm |
| 試樣寬度 | 38mm±0.2mm |
| 刀口線長度 | 16±1mm |
| 夾頭行程 | 0.1-4.5mm（適用20mN-10000mN紙樣） |
| 夾頭長度 | 22±0.2mm |
| 夾頭寬度 | 39mm |
| 挺度測試行程 | (5mm、10mm、15mm、20mm、25mm、30mm、40mm、50mm)±0.1可調 |
| 折痕測試行程 | 13mm±0.2 |
| 測試角度 | 7.5°±0.3°、15°±0.3°、90±0.3°、0°-90°角度可調 |
| 角度精度 | ±0.1° |
| 測試速度 | 5±0.5°/S可調（極限1000°/min） |
| 力值測試范圍 | 0.001N-9.8N（折合彎曲力矩為1~500mN.m） |
| 力值測試精度 | ±0.001N |
| 數據輸出方式 | 模塊式一體熱敏打印機 |
| 儀器外形尺寸 | 約360mm*320mm*290mm（L*W*H） |
| 機臺重量 | 約27kg |
| 功率 | 約140W |
| 主要測試項目 | 測試紙張、紙板及其他強度片狀的非金屬材料的抗彎曲挺度 |
三、操作原理
測試樣品依據標準裝夾與夾具上，通過設定的測試角度設定參數。通過定位插銷調整刀口至夾具端面的測試距離。測試時程序控制夾具依據設定參數轉動，樣品通過安裝在高精度力值傳感器上的測試頭，將測試數據顯示在智能屏幕上。
四、試驗標準
參考GB/T-22364-2018、ISO2493-2010、GB/T 23144-2008、ISO5628-2012、DIN 53121-2014、BS6965標準等
五、產品特點
（一）硬件特點
1本試驗儀采用高精度步進電機組件來進行試驗，有更高的位置精度和更精準的運動重復性；
2.本試驗儀裝夾模組采用雙軸承的結構，轉動更順滑，機構運行更順滑；
3.本試驗儀采用進口高精度力值傳感器，測試結果更精準；
4.本試驗儀采用模塊式一體熱敏打印機，測試數據讀取方便；
5.本試驗儀整體外觀采用烤漆噴涂工藝，防銹能力高且外型美觀。
（二）軟件特點
1.本試驗儀采用智能觸摸屏式操控系統，操作方便，提高測試效率。
