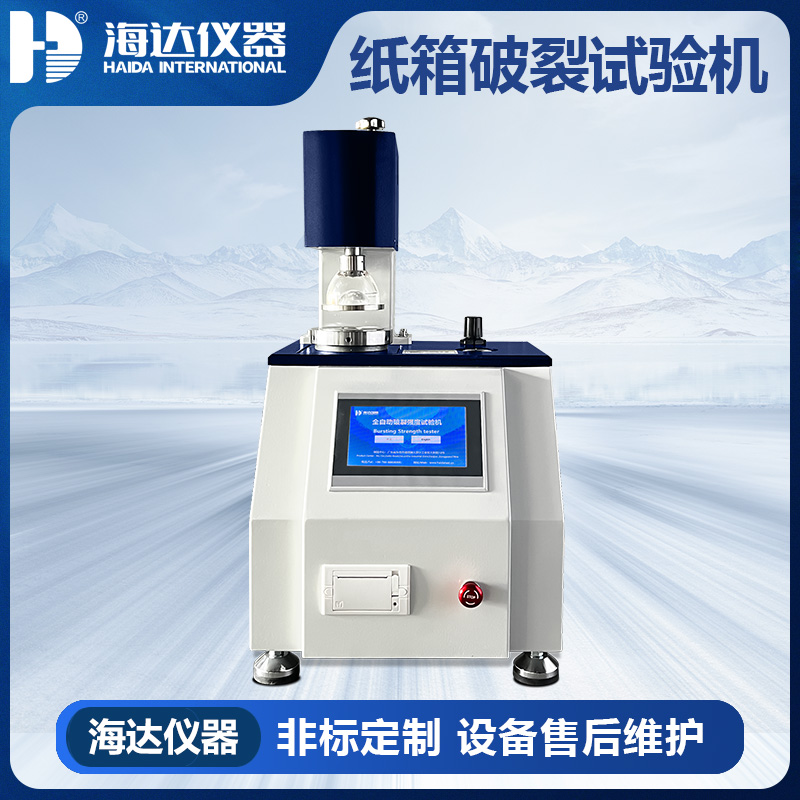

HD-A504-E 全自動破裂強度試驗儀
作者： 發布日期：2024-11-29
一、產品功能本儀器是針對紙和紙板的強度性能進行檢測的儀器，主要適用于各種紙板及單層和多層瓦楞紙板的耐破強度測試。
二、主要技術參數
| 指標 | 參數 |
| 電 機 | 120W調速馬達 |
| 感應方式 | 壓力轉換器 |
| 顯示方式 | 觸摸屏顯示 |
| 控制方式 | 觸摸屏控制 |
| 絲 桿 | 滾珠絲桿 |
| 容量選擇 | 高壓250kPa～5600kPa |
| 低壓（選配）50kPa～1600kPa | |
| 最大加載力 | 5000kPa |
| 最大行程 | 25mm（不含夾具） |
| 分辨力 | 0.1kPa |
| 夾環材質 | 不銹鋼SUS#304 |
| 夾環內徑 | 高壓 上夾環內徑Φ31.5±0.1mm，下夾環內徑 Φ31.5±0.1mm |
| 低壓（選配）上夾環內徑Φ30.5±0.1mm，下夾環內徑Φ33.1±0.1mm | |
| 夾持力范圍 | 600kPa～1200kPa |
| 封密性 | 1min內壓力上限下降值≤示值的10% |
| 單位切換 | kPa、Lbs/in²/kgf/cm² |
| 液壓油 | 硅油100% |
| 加壓速度 | 高壓170±15ml/min |
| 低壓（選配）95±5ml/min | |
| 外型尺寸 | 約400mm×400mm×760mm(L×W×H) |
| 重 量 | 約50kg |
| 氣 源 | ≥0.6Mpa |
| 電 源 | 1∮ AC 220V |
| 功 率 | 約300W |
| 主要測試項目 | 紙板耐破強度測試、紙張耐破強度測試（選配） |
三、操作原理
在儀器密封的油缸和壓紙座的容腔內，裝滿甲基硅油作為壓力傳遞的介質，當電機帶動活塞勻速前進時，橡皮膜受到硅油的加壓而突起，此時夾持在膠膜上方，被上下夾盤固定住的試樣，均勻受力，直到試樣破裂，處理芯片鎖住最大壓力值，通過液晶屏顯示該壓力值，此壓力值即為本次試樣的耐破度。
四、試驗標準
紙張試驗：TAPPI T403、GB/T 454-2002、QB/T 1057-2004等
紙板試驗：TAPPI-T807、ISO2759-2001、GB/T 1539-2007、QB/T 1057-2004、
GB/T 6545-1998等
校準規范：JJF 1811-2020等
檢定規程：JJG(輕工)61-2000等
五、產品特點
（一）硬件特點
1.自動化程度高，配置自動夾緊和松開裝置，同時具有自動油壓、自動回位及自動運算等功能；
2.自帶快速、高質量的微型打印機，可輸出完整詳盡的測試數據報表。
（二）軟件特點
控制系統采用本公司自主研發測試軟件，可完成所有試驗參數設定、工作狀態控制、數據采集及分析處理、結果顯示。
